各种中空板周转箱的生产工艺和配方

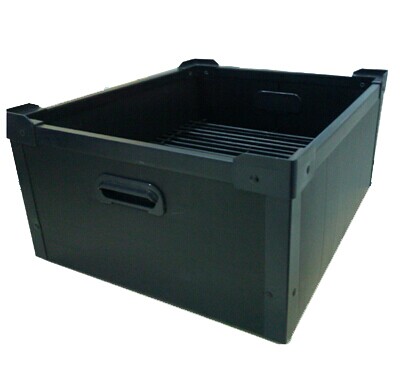

 中空板周转箱是应用于车间之间或厂与厂之间零部件的短距离外包装用的包装箱，用来代替易损坏的木箱，20世纪60年代开始在欧洲兴起，很快在美洲和日本，也在我国兴起。同木箱比较，中空板周转箱质轻、美观、耐腐蚀、强度高、不吸潮、卫生性好、易清洗、易成型加工，有利于文明生产、容易管理、节省费用、使用寿命长。在我国，塑料周转箱还广泛用做蔬菜、水果、糕点的运输短距离外包装用。我国每年生产中空板周转箱5亿只，使用塑料50万吨。从城市到农村都可以看到用中空板周转箱包装的食品、机械、汽水、啤酒瓶、日用化学等产品。

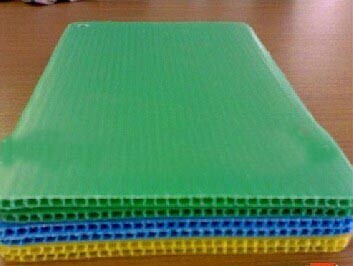

    中空板周转箱的主要材料为各种功能的中空板，PP中空板，其生产工艺：配方混合→注塑机加热熔融塑化→注射入模具内成型→保压冷却→出模→修整→周转箱成品。可以使用意大利进口的最大注射量为63009的螺杆式注射机锁模力1250吨，螺杆直径125mm，L/D：20。如果使用北京燕山石化公司生产的PPl30牌号为原料，注塑机温度参数为210℃/235℃/240℃/245℃/250℃，注射压力为80MPa，背压0.5MPa，成型周期100s。冷却水温25℃～30℃。由于周转箱孔洞多，加强筋多，脱模较难，注意使用脱模剂并充分冷却。

    在PP料中添加20％～40％的滑石粉、CaCO₃或者云母后，提高了周转箱的拉伸强度，20％滑石粉可提高到28.6MPa，缺口冲击强度达45.33J/m，而20％滑石粉的PP达38.61J/m，硬度邵氏D为71～73，热变形温度0.46MPa负荷下达115.5℃，填充滑石粉的PP，明显优于CaCO₃。

下面为大家介绍不同功能的中空板周转箱配方：

    配方一：PP 100PHR，20％～40％滑石粉，CA抗氧剂0．05PHR，紫外光吸收剂UV-90.05PHR。

    配方二：PP 100PHR，用5％氯化石蜡处理后的滑石粉20PHR，EPDM(三元乙丙共聚橡胶)30PHR，抗氧剂10100.5PHR，辅助抗氧剂DLTP 0．4PHR，LMWPE流动母料6PHR，混合挤出造粒后，注射成型周转箱，缺口冲击强度可达到10.03kJ/m，MI=3.58g/10min。有良好耐老化性。

    配方三：CPE改性PP周转箱配方

    等规PP(MW：460000)94PHR，CPE(含氯38％)6PHR，170℃~210℃下混合挤出造粒，210℃下注射成型，成型品在硅油中热处理，拉伸强度33.9MPa，维卡软化点130℃，如不用硅油热处理，则拉伸强度30MPa，维卡软化点仅92℃。

    配方四：用于生产啤酒瓶周转箱的耐寒PP周转箱配方

   PP 100PHR，75:25乙烯/丙烯共聚物10PHR，67：6：27的乙烯一乙叉降冰片烯一丙烯无定形共聚物5PHR，混合，挤出造粒，用于周转箱生产，在-20℃ 1m高处摔下无损坏，可作啤酒瓶周转箱生产用。

配方五：高抗冲PP共混物配方

 HDPE33％，乙烯-4-己二烯-丙烯共聚物67％二者共混物5PHR，乙丙共聚物(86％丙烯均聚物，14％的末端嵌段乙丙共聚物的共混物)96PHR，交联剂二叔丁基过氧化物500ppm。混合260℃下挤出造粒，粒子MI=26g/10min，-18℃冲击强度1760N·cm～2880N·cm，不加交联剂时，MI为49/10min，-40℃的冲击强度为643N·cm。注射成型周转箱，有良好冲击强度。

    配方六：等规PP 83PHR，乙丙无规共聚物5PHR，PE 12PHR，过氧化二异丙苯交联引发剂0.005PHR，二乙烯基苯1PHR。上述配方混合，在220℃挤出切粒，得PP共混物，可用于挤吹或注吹，也可生产周转箱，生产周期快，生产效率高，有良好低温冲击性，结晶温度117℃，快速结晶。-20℃的落锤冲击强度548.8N·cm。

    配方七：PP(MI=8g/10min，密度0．919/cm3)5PHR，马来酸酐20PHR，二甲苯600PHR，PP末端带羟基的1，4聚丁二烯橡胶(MW3000)，上述组分在反应混合器中，反应得改性PP。用改性PP 70PHR，木粉(200目)30PHR，CaCO₃ (粒径3μm一5μm)5PHR，上述化学改性PP 2PHR混合，单螺杆挤出造粒，得注塑粒子，注塑周转箱或其他制品，有良好冲击强度和弯曲强度。

    配方八：有良好电磁屏蔽作用的防静电周转箱配方

   PP 30PHR，炭黑30PHR，混合干燥5min，180℃下捏合2min，辊压成片材，冷却后研磨成40目粉末，全部加入下述配方中：

    马来酸酐接枝PP 10PHR，乙丙橡胶10PHR，铝粉(粒径74μm～150μm)20PHR，220℃下捏合挤出造粒，用于注射成型制品有良好的电磁屏蔽作用，3μm厚样品，600MHz下为30dB，缺口冲击强度63.7J/m，伸长率7％，拉伸强度25.48MPa。

    配方九：有抗静电性的HDPE注塑防静电周转箱配方

   (1)HDPE 100PHR，乙二醇椰子酰胺0.05～1PHR，白油0.5～1.5PHR，抗氧剂10100.5PHR，助抗氧剂DLTP0.5PHR

   (2)HDPE 100PHR，防静电剂HZ-1  1PHR，白油0.5～1．5PHR，抗氧剂1010  0.5PHR，助抗氧剂DLTP 0.3PHR

    上述注射成型周转箱，有良好抗静电性，棉布摩擦不起电，表面电阻率应为1012n，抗老化性优。

    配方十：低温韧性PP共混料作周转箱注塑料配方

   PP 75PHR，HDPE(Phillips5580)12.5PHR，非晶型乙丙热塑性弹性体(TPO)12.5PHR，抗氧剂0.05PHR，MI=15.59/10min，抗张强度22.9MPa，缺口冲击强度11．5kJ/m²。
