汽车物流对塑料周转箱的要求

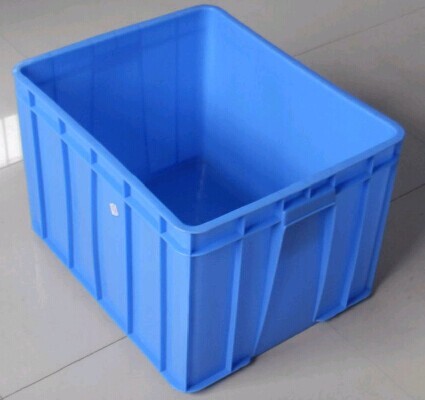

塑料周转箱是国际标准物流容器，广泛用于汽车、电子、食品等行业，其合理的设计、优良的品质，适用于物流过程中的配送、储存、流通加工等各个环节，在物流管理越来越被广大企业重视的今天，塑料周转箱可以帮你完成物流容器的通用化、一体化管理，是进行现代化物流管理不可缺少的必备品。

    目前中空板周转箱普遍采用HDPE(低压高密度聚乙烯)和PP中空板为原料注塑而成。多数企业根据塑料周转箱的外观、尺寸、周转次数等直观性指标来判断、衡量和评估周转箱的质量，但从性能方面来讲是远远不够的，以下将介绍一些测试标准中常见的检测项目及各项目对产品的主要影响因素:

   1.尺寸

    塑料周转箱的尺寸是指测量周转箱的长宽高，其检验目的是考察塑料周转箱是否符合客户的要求。

    尺寸主要与加工模具的精度和所用材料的回缩率等因素有关。周转箱尺寸不合格一方面有可能造成不同批次、不同供应商或相互之间周转箱重叠码放不稳定，易造成倒垛;另一方面也有可能造成货物装载不下或运输和仓储的空间利用率下降。

   2.质量

    塑料周转箱的质量也是考察周转箱是否满足客户的质量要求的重要考察指标。

    塑料周转箱的质量主要与材料组分和壁厚有关。周转箱质量达不到要求可能会导致抗压强度和抗冲击强度的不足。

   3.外观

    塑料周转箱的外观是指通过观察周转箱的表面(完整，无残缺变形，光滑平整，边角及端手部位无毛刺，无飞边，无气泡)、色差(无明显色差，同一批次产品色泽基本一致)、浇口(应修平，不影响周转箱使用)和标识区(标贴区应轧花处理，标签架应牢固)等几个方面，考察塑料周转箱是否符合正常流通和使用的要求。

    塑料周转箱的外观主要与材料优劣及加工步骤的完整性等因素有关。不合格的外观会影响塑料周转箱使用的方便性，甚至会影响到使用者的企业形象。

   4.堆码配合

    塑料周转箱的堆码配合是指通过周转箱的堆码，考察塑料周转箱之间配合部位(底部和顶部)的适宜程度。

    塑料周转箱的堆码配合主要与配合部位的加工尺寸偏差有关。不适宜的堆码配合会引起倒垛现象，造成内装产品的货损。

   5.抗滑垛

    塑料周转箱的抗滑垛是指通过抬起堆码2m的底层周转箱一条短边，与地面成5度角，看是否出现滑垛、倒垛现象。该试验主要考察塑料周转箱在堆码状态下出现小幅倾斜的抗滑垛能力。

    塑料周转箱的抗滑垛性能主要是与周转箱的长高比例和配合部位的尺寸有关。抗滑垛性能较差的周转箱，容易造成箱子滑脱，发生跌落造成内装产品的损坏。

   6.侧壁变形率

    塑料周转箱的侧壁变形率是指周转箱在空载状态下，侧壁或底面偏离理想平面的最大凹凸变形量(挠度)与侧壁或底面长度的比值。该试验主要考察塑料周转箱空载状态下的侧壁以及底面的凹凸程度。

    塑料周转箱的侧壁变形率主要与周转箱的材质和加工工艺有关。侧壁变形率较大的周转箱，会降低周转箱的堆码强度，而且还会影响周转箱的装载率以及堆码配合，容易导致滑垛引发跌落等现象。

   7.空箱抗压性能

    塑料周转箱的空箱压力实验是指对周转箱空箱施加一定压力载荷，看是否出现变形和破损现象。主要模拟正常堆码状态下，最低层周转箱所承受的压力。该试验是考察考察塑料周转箱的抗压能力。

    压力载荷的确定主要与周转箱的额定质量、自重和堆码层数有关。具体计算公式如下:

   F=W×9.8×(N-1) ×2

    式中:F一压力载荷，No

   W_额定承载内装物质量和样箱重量之和，kg。

    N一堆码层数(按照堆码高度4m计算)

    2一劣变系数。

    通过堆码高度可以计算出堆码层数，进而计算出压力载荷。

    塑料周转箱的空箱抗压能力主要与周转箱的材质和加强筋结构有关。抗压能力较差的周转箱，容易导致周转箱倒垛滑垛，并造成变形损坏的周转箱内装产品受损。

   8.振动性能

    塑料周转箱的振动性能试验是指周转箱在额定载荷配重下，按照堆码层数限制放置在振动台面上，振动持续时间60min。该测试主要是模拟在运输过程中持续振动对周转箱产生的影响。

    塑料周转箱的抗振能力主要与周转箱的材质、加强筋结构以及堆码有关。抗振能力较差的周转箱，使用寿命较短，周转次数较少，同时也容易造成内装产品的损坏。

    9.常温跌落

    塑料周转箱的常温跌落是指周转箱在额定载荷配重下，从800mm的高度对周转箱的四条底楞和四个底角进行跌落冲击。该测试主要是模拟周转箱在人工搬运过程中出现的跌落和抛扔现象，是周转箱检验中最重要的项目之一。该实验主要考察塑料周转箱在额定配重下，底楞和底角的抗跌落能力。

    塑料周转箱的抗跌落能力主要与周转箱的材质、加强筋结构以及壁厚有关。抗跌落能力较差的周转箱，使用寿命较短，周转次数较少，同时也容易造成内装产品的损坏。

   10.低温跌落

    塑料周转箱的低温跌落是指周转箱空箱经过24小时，-18℃低温环境处理，在10分钟内从1800mm的高度对两条相邻底楞和所夹底角进行跌落冲击。主要是模拟周转箱在低温环境下的地区(如中国北方地区的冬天)流通时，出现的跌落现象。主要考察塑料周转箱在低温环境下，底楞和底角抗跌落能力。

    塑料周转箱的低温抗跌落能力主要与周转箱的材质有主要的关系，其次还与加强筋结构、壁厚有关。低温抗跌落能力较差的周转箱，在低温环境下的地区(如寒冷的北方)流通时，使用寿命大幅缩短，周转次数也大幅减少，而且损坏同时也容易造成内装产品的损坏。

   11.悬挂试验

    塑料周转箱的悬挂试验是指周转箱在额定载荷下，用吊钩吊起端手部位10分钟后看是否出现严重变形和损坏。主要是模拟人工搬运时，工人握住周转箱端手部位搬运的环节。该试验主要考察塑料周转箱端手部位在额定载荷下的抗变形能力。

    塑料周转箱的悬挂试验结果主要与周转箱的材质和加强筋的结构有关。该项目不合格的周转箱，在进行人工搬运时，容易造成端手部位破坏而导致内装产品跌落货损。

   12.堆码强度

    塑料周转箱的堆码强度是指通过对周转箱施加72小时的固定载荷(250kg)后，计算周转箱高度的变化率。该试验主要考察塑料周转箱在长时间堆码状态下高度变化的程度。

    塑料周转箱的堆码强度主要与周转箱的材质和加强筋的结构有关。堆码强度不合格的周转箱，长时间堆码容易造成底层周转箱破裂或导致内装产品受挤压破损等现象。

   13.箱底承重变形

    塑料周转箱的箱底承重变形是指周转箱在额定载荷堆码状态下，底面偏离水平面的最大变形量。该试验主要考察塑料周转箱底面承重抗变形能力。

    塑料周转箱的箱底承重变形主要与周转箱的材质和加强筋结构有关。箱底承重变形较大的周转箱，说明材质的抗弯性能较差，容易造成周转箱变形而影响堆码。

   14.侧壁壁厚

    塑料周转箱材料的壁厚也是考察周转箱是否满足客户对侧壁厚度的要求。

    塑料周转箱的壁厚主要与加工模具精度有关。周转箱侧壁厚度太小可能造成抗压强度和抗冲击强度的下降。

    企业可以通过上述检测项目的测试或筛选其部分检验塑料周转箱的质量，以满足实际操作需求。在保证质量的前提下，才能考虑运输空间利用率的提升，提高运输、仓储质量，缩短汽车企业生产周期、降低物流成本，提高供应链的敏捷性和柔性化，增强企业竞争力，进而继续推进这种先进的物流包装方式。
